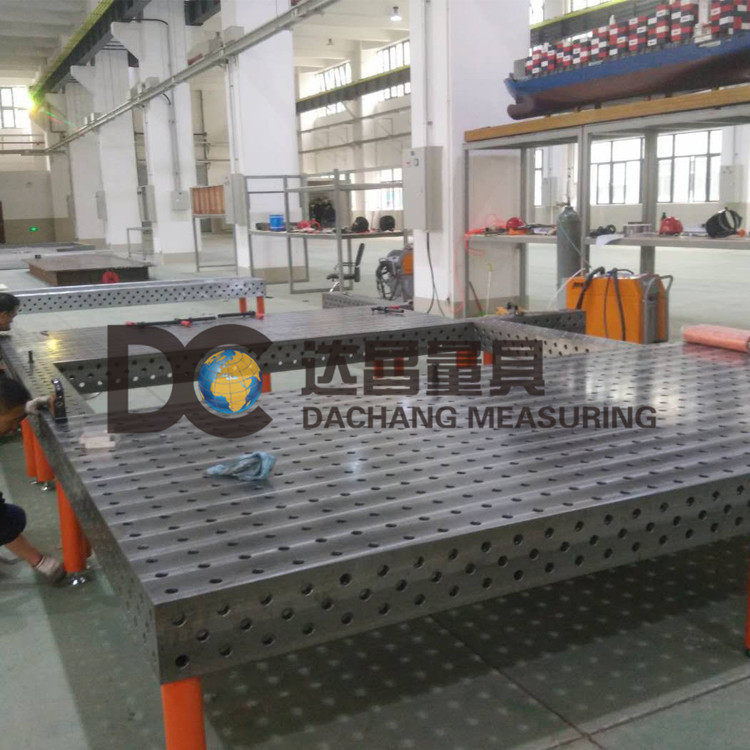

焊接鑄鐵平臺,T型槽焊接平臺,鑄鐵焊接工作臺,其他產品有鑄鐵焊接平臺,鑄鐵T型槽平臺,T型槽平臺,焊接工作臺,鑄鐵平臺等,給我公司可送貨上門,安裝調試.

1.Ra:中心線平均粗糙度

若從加工面之粗糙曲線上,截取一段測量長度L,并以該長度內粗糙深之中心線為x軸,取中心線之垂直線為y軸,則粗糙曲線可用y=f(x)表之。以中心線為基準將下方曲線反折。然后計算中心線上方經反折后之全部曲線所涵蓋面積,再以測量長度除之。所得數值以μm為單位,即為該加工面測量長度范圍內之中心線平均粗糙度值,中心線方向細分單位等間隔后取各分段點所對應之hi值,中心線在表面具有曲度或形狀誤差時,則成曲線,粗糙度沿此曲線量取。測量長度限于量具大小而無法涵蓋整個機件表面,因此,一次量取求得之Ra只是表面某部分的中心線平均粗糙度,故應在被測物表面多選幾個不同的位置測量,將全部測得之Ra取其算術平均值則為表面的中心線平均粗糙度。

2.Rymax:大高度粗糙度

由焊接鑄鐵平臺表面曲線上截取基準長度L做為測量長度,如圖所示,自該長度內曲線之高點與低點,分別畫出與曲線平均線平行之線時,該二線之間距即為大粗糙度,也就是測量長度內沿垂直方向量取高點與低點之距離。Rymax值以μm為單位,并在數值后加上小寫字母s以區分Rymax值。若由粗糙曲在線截取基準長度L做為測量長度,則量測之值亦稱為大高度粗糙度,但符號改為Rt，使用時須注意。

3.Rtm:十點平均粗糙度

由鑄鐵平臺表面曲線上截取基準長度L做為測量長度,求出第三高波峰與第三深波谷,分別畫出二條并行線,兩并行線間距即為十點平均粗糙度值Rz其值以μm為單位,并在數值后加上小寫字母z以區別另兩種粗糙度。
